常溫介電測試系統用于常溫環境下材料、器件的介電性能測量與分析，可測試以下參數隨頻率(f)、電平(V)、偏壓(Vi)的變化規律：電容(C)、電感(L)、電阻(R)、電抗(X)、阻抗(Z)、相位角(Ø)、電導(B)、導納(Y)、損耗(D)、品質因數(Q)等參數，同時計算獲得反應材料介電性能的復介電常數和損耗參數。

系統操作簡單、方便，可靈活定制測試項目。測試材料的介電頻譜、阻抗頻譜、導納譜、cole-cole圖以及C-V特性。

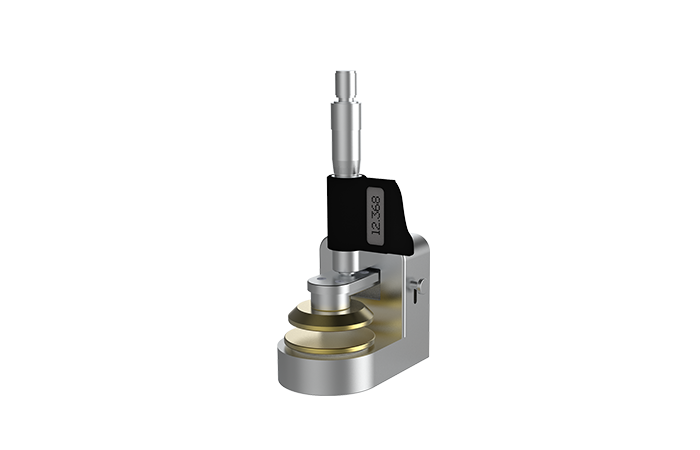

微調千分尺具備0.001mm的調節精度，可精細化調節上下電極之間的距離。

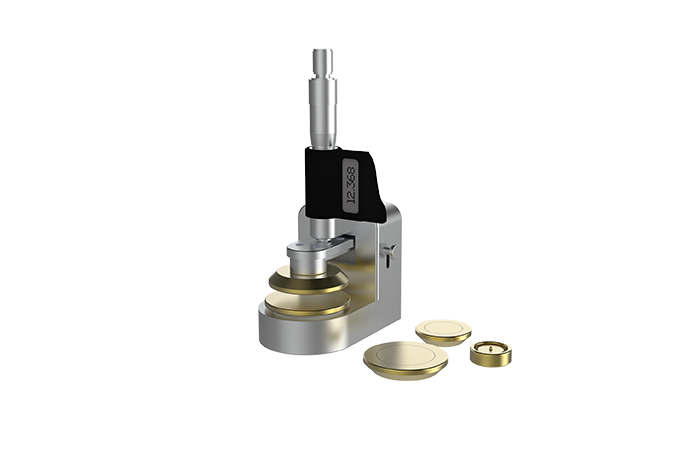

上電極標配有2mm球頭電極、φ26.8mm圓片電極和φ38mm圓片電極?？筛鶕悠反笮‰S時更換。

下電極固定在底部支撐座，上電極可由微調千分尺調節行程距離。

上電極帶有保護電極。

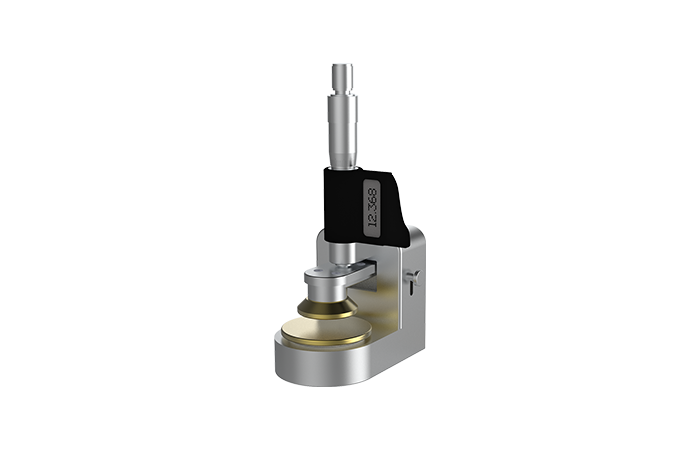

當樣品放入上下電極之間后，可調節此鎖緊裝置，固定上下電極的調節行程。防止輕微移動引起的刻度偏差。

軟件內置常用測試項目：介電頻譜、阻抗頻譜、導納頻譜、C-V特性等，也支持自定義測試項目，按照頻率、電壓、偏壓3個參數進行多維參數的定義掃描。

軟件采用數據庫設計，所有測試項目信息和測試數據都可保存至數據庫，方便歷史數據查詢。

數據支持導出TxT、Xls、BMP等格式文件。

4.軟件測試功能豐富

適配高精度微調千分尺，可調精度為0.001mm，

上電極可調行程為12mm，并帶有鎖緊裝置，可有效鎖定當前刻度位置，確保測試的穩定性和準確性。

3.高精度調節行程

介電夾具基于ASTM D150標準試驗方法，采用三電極法設計。上電極+下電極+保護電極，電極表面鍍金處理，導電性能好、抗氧化。

為消除測試連接線阻抗及連接線之間相互耦合對測試的影響，儀器與夾具電極連接采用4端對法。

1.真正的三電極設計

得益于測試線纜和電極引線的良好屏蔽，屏蔽層直達測試電極端，因此獲得更高的校準頻率。

適配的阻抗分析儀更加豐富，充分利用測試儀器的測試頻率范圍（20Hz-120MHz），以滿足測試樣品對更高頻率的要求。

2.校準頻率最高可達100MHz

樣品要求：雙面涂覆電極，保持平整、光滑

樣品尺寸：2mm≤φ≤60mm，厚度≤10mm

電極圓片：無。有效面積：樣品上下涂覆電極垂直                 重疊部分面積

誤差分析：存在邊緣電容，樣品表面凹陷處被導電                 體填充

帶電極樣品

樣品要求：雙面保持平整、光滑

樣品尺寸：40mm≤φ≤60mm，厚度≤10mm

電極圓片：鍍金電極片，φ38mm，有效面積：電                   極片面積，φ38mm

誤差分析：存在邊緣電容，樣品及電極片表面凹陷                 處為空氣

無電極樣品

樣品要求：雙面保持平整、光滑

樣品尺寸：28mm≤φ≤60mm，厚度≤10mm

電極圓片：鍍金電極片，φ26.8mm，有效面積：                   電極片面積，φ26.8mm

誤差分析：存在邊緣電容，樣品及電極片表面凹陷                 處為空氣

無電極樣品

測試校準頻率：20Hz-100MHz

電極結構：兩平行板電極+保護電極，三電極結構

測試接口：4個SMA母頭

電極引線：同軸屏蔽線，消除電磁干擾對測試影響

上電極：φ2mm球頭電極+φ26.8mm圓片電極+φ38mm圓片電極

下電極：φ60mm鍍金圓片電極

介電夾具

設計標準：ASTM D150和D2149-97國際標準，GB/T1409-2006國家標準

上電極壓力調節：12mm行程調節，用于上電極與樣品良好的電性能接觸

保護電極：上電極帶保護電極，電極表面鍍金

上電極行程調節：12mm行程調節，用于樣品安裝

帶電極樣品尺寸：2mm≤φ≤60mm，厚度≤10mm

無電極樣品尺寸：28mm≤φ≤60mm，厚度≤10mm

測試軟件

基礎管理：設置與管理設備、人員、樣品等信息

項目管理：設置與管理實驗內容，包括介電、阻抗的頻率譜、電平譜、偏壓譜及其組合

自動測量：自動完成測試，實時顯示數據及圖形

數據存儲：數據庫保存各類實驗數據，同時輸出TXT、XLS、BMP等格式文件

測量分析：對實驗數據提供豐富的查詢與分析，輸出圖形與數據

儀表接口：適配Keysight/Wayne kerr/Tonghui等品牌LCR連接接口

1

常溫介電測試系統

12DES

DC~100MHz

標配φ26.8mm圓片電極+φ38mm圓片電極

不含，可自選配置

序號

系統名稱

系統型號

校準頻率

電極片

LCR表或阻抗分析儀

輸力強(Solartron)

1260A、1255A/B、1250A/B、1252/3/4A

5

IM3523、IM3533、IM3536、IM3570、IM3590

日置(HiokiI)

4

同惠(Tonghui)

TH2839、TH2838、TH2826、TH2829、TH2827

3

WK6500P、WK6500B、WK4100、WK4500

穩科(Wayne Kerr)

2

是德(Keysight)

E4990A、E4980A

1

序號

型號

品牌名稱
